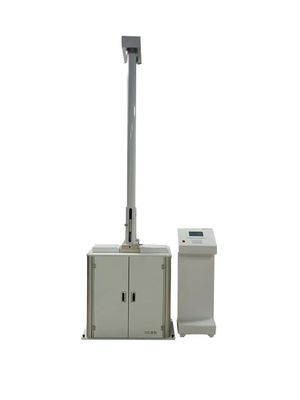

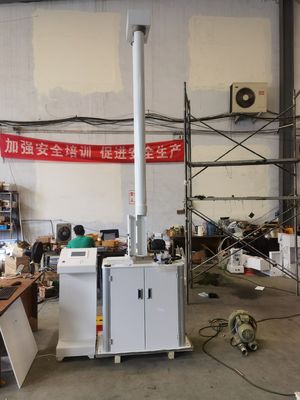

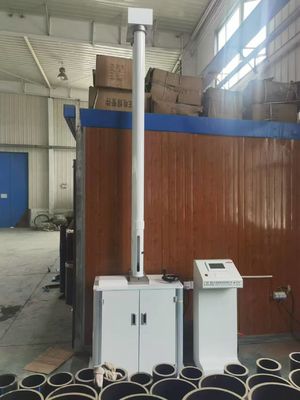

ড্রপ ইমপ্যাক্ট টেস্টিং মেশিন

1নীতি:

ড্রপ ইমপ্যাক্ট টেস্টিং মেশিন বিভিন্ন পাইপ জন্য উপযুক্ত (পিভিসি-ইউ জল সরবরাহ পাইপ, নিকাশী পাইপ, নিম্ন চাপ জল সরবরাহ পাইপ, নিম্ন চাপ জল সরবরাহ পাইপ, কোর ফেনা পাইপ,ডাবল-ওয়াল গ্লাসযুক্ত পাইপএটি শক্ত প্লাস্টিকের প্লেটগুলির বাহ্যিক প্রভাব প্রতিরোধের কর্মক্ষমতা নির্ধারণের জন্যও উপযুক্ত।পণ্যটি ইন্ডাস্ট্রি স্ট্যান্ডার্ড JB/T9389 ড্রপ ওজন ইমপ্যাক্ট টেস্টিং মেশিনের প্রযুক্তিগত শর্তাবলী এবং জাতীয় মান GB/T14152 মেনে চলে, GB/T14153, GB/T6112; এছাড়াও GB/T5836, GB/T10002 পূরণ করে।1, GB/T10002.3, GB/T13664, GB/T16800, GB/T18477, JB/T5125, JTT/529-2016 এবং অন্যান্য পরীক্ষার পদ্ধতির মান।

2.ব্যবহার :

এটি নন-মেটালিক উপাদান নমুনা বা পণ্য যেমন প্লাস্টিকের পাইপ, গ্লাস, সিরামিক ইত্যাদির প্রভাব পরীক্ষার জন্য উপযুক্ত।এটি একটি পরীক্ষার যন্ত্র যা উপাদানগুলির প্রভাব প্রতিরোধের মূল্যায়ন করতে ব্যবহৃত হয়.

3প্রযুক্তিগত সূচক:

1. সর্বোচ্চ আঘাত শক্তিঃ 300 J

2হ্যামার বডির ভরঃ ০.৫ কেজি ০.৬.৩ কেজি

3- হ্যামার হেডের বাঁকির ব্যাসার্ধ: d25R50 এবং d90R50 এর প্রত্যেকটির জন্য একটি;

4. আঘাতের উচ্চতাঃ 2000 মিমি এবং তার নিচে

5. আঘাতের উচ্চতার ত্রুটিঃ ± 2 মিমি

6নমুনার স্পেসিফিকেশনঃ Φ16mm Φ800mm

7পাওয়ার সাপ্লাইঃ 220V, 50Hz

8মোট মাত্রাঃ ৯০০*৮০০*৪১০০ মিমি

9মেশিনের ওজনঃ ৩৮০ কেজি

4প্রাসঙ্গিক মানদণ্ড:

ZBN72026 "ড্রপ হ্যামার ইমপ্যাক্ট টেস্টিং মেশিনের প্রযুক্তিগত শর্তাবলী"

GB/T14152 "থার্মোপ্লাস্টিক পাইপের বাহ্যিক প্রভাব প্রতিরোধের পরীক্ষার পদ্ধতি, যখন ঘড়ির হাতটি ঘুরছে"

GB/T14153 "কঠিন প্লাস্টিকের জন্য ড্রপ হ্যামার ইমপ্যাক্ট টেস্ট পদ্ধতির সাধারণ নিয়ম"

GB6112 "থার্মোপ্লাস্টিক পাইপ এবং ফিটিংগুলির ধাক্কা প্রতিরোধের জন্য পরীক্ষার পদ্ধতি (ড্রপিং ওজন পদ্ধতি) "

GB/T10002.1 "জল সরবরাহের জন্য কঠোর পলিভিনাইল ক্লোরাইড (PVC-U) পাইপ"

GB/T10002.3 "ভূগর্ভস্থ নিকাশী এবং বর্জ্য জলের ব্যবহারের জন্য কঠোর পলিভিনাইল ক্লোরাইড (পিভিসি-ইউ) পাইপ"

GB/T13664 "নিম্ন চাপযুক্ত জল সরবরাহ সেচ জন্য পাতলা দেয়াল শক্ত পলিভিনাইল ক্লোরাইড (PVC-U) পাইপ"

GB11548 "কঠিন প্লাস্টিকের শীটগুলির প্রভাব প্রতিরোধের পরীক্ষার পদ্ধতি (ড্রপিং হ্যামার পদ্ধতি) "

JB/T5125 "কৃষিগত কঠোর পলিভিনাইল ক্লোরাইড পাইপ"

JTT/529-2016 কংক্রিটের সেতুর জন্য প্লাস্টিকের বেলু

GB/T8814 "ডোর এবং উইন্ডো ফ্রেমের জন্য স্ট্রাইড পলিভিনাইল ক্লোরাইড (পিভিসি) প্রোফাইল"

GB/T5836.1 "বিল্ডিং ড্রেনেজ জন্য স্টীল পলিভিনাইল ক্লোরাইড পাইপ"

GB/T 19472.1-2004 "Buried Polyethylene (PE) Structural Wall Piping System Part 1: Polyethylene Double-Wall Corrugated Pipe" (পলিথিলিনের ডাবল-ওয়াল গর্ভাশয়যুক্ত পাইপ সিস্টেম)

5হার্ডওয়্যার কনফিগারেশন এবং সিস্টেম রচনাঃ

1তাইওয়ান ডেল্টা প্রোগ্রামযোগ্য কন্ট্রোলার।

2, তাইওয়ান ডেল্টা টাচ স্ক্রিন সেট (সাত ইঞ্চি) ।

3, কোরিয়া ওনেটোকোসের একটি ফটো ইলেকট্রিক ট্রান্স-রেজ রিসিভার।

4, একটি ফটো ইলেকট্রিক এনকোডার সেট।

5, একটি সেট স্টেপিং এবং deceleration সিস্টেম.

6একটি চেইন ড্রাইভ সিস্টেম।

7, অ্যালুমিনিয়াম খাদ নমুনা সমর্থন একটি সেট।

8হ্যামার বডি, হ্যামার হেড এবং হ্যামার সিট স্ট্যান্ডার্ড হিসাবে সজ্জিত।

9, একটি নমুনা উত্তোলন ডিভাইস সেট।

10, একটি বায়ুসংক্রান্ত বিরোধী দ্বিতীয় প্রভাব সিস্টেম সেট.

11ইলেক্ট্রোম্যাগনেটিক অ্যাডসর্পশন সিস্টেম।

6.পরীক্ষার নীতিঃ

পরীক্ষার জন্য পাইপ বা প্রোফাইলটি ওয়ার্কবেঞ্চে ইনস্টল করুন, নমুনার উচ্চতা এমনভাবে সামঞ্জস্য করুন যাতে নমুনার উপরের পৃষ্ঠটি ফটো ইলেকট্রিক কন্ট্রাস্ট সিস্টেমের নীচের প্রান্তে থাকে;জাতীয় স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুযায়ী হ্যামার মাথা এবং ওজন নির্বাচন করুন, এবং সংঘর্ষের হ্যামার একত্রিত; ইলেকট্রোম্যাগনেটিক সামঞ্জস্য অ্যাডসরপশন সিস্টেমের উচ্চতা, হ্যামার ঝুলন্ত; বিন্দু পরীক্ষা; একটি উচ্চ জায়গা থেকে সংঘর্ষের হ্যামার ড্রপ,পাইপ বা প্রোফাইলের ফাটল পর্যবেক্ষণ করুন, এক বা কম ইঙ্গিত দেয় যে পাইপ বা প্রোফাইলের ধাক্কা প্রতিরোধের ভাল, এবং একের বেশি ইঙ্গিত দেয় যে ধাক্কা প্রতিরোধের ধাক্কা কর্মক্ষমতা ভাল নয়।

7পরীক্ষামূলক ধাপ:

এ.ইনস্টলেশনের নমুনাঃ

1.1 পাওয়ার চালু করুন এবং নমুনা সুরক্ষা দরজা খুলুন।

1.২ ধাক্কা নমুনা স্থাপন করুন এবং নমুনার উচ্চতা এমনভাবে সামঞ্জস্য করুন যাতে নমুনার উপরের প্রান্তটি ফটো ইলেকট্রিক সিস্টেমের যোগাযোগের পৃষ্ঠের খুব কাছে থাকে;

বি.আঘাতের হ্যামার নির্বাচন করুনঃ

1 স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুযায়ী হ্যামার হেড মডেল নির্বাচন করুন;

2 স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুযায়ী আঘাতের হ্যামারটি একত্রিত করুন।

সি.পরীক্ষাঃ

3.১ ইলেক্ট্রোম্যাগনেটিক অ্যাডসর্পশন সিস্টেমের উচ্চতা সামঞ্জস্য করুন, পর্যবেক্ষণ উইন্ডো খুলুন, সম্মিলিত প্রভাব হ্যামারটি রাখুন এবং এটি ইলেক্ট্রোম্যাগনেটকে অ্যাডসর্প করুন;

3.২ আঘাতের উচ্চতা সেট করুন;

3.3 সেট উচ্চতা পর্যন্ত উত্তোলন;

3.4 পয়েন্ট টেস্ট কী;

3.5 পরীক্ষার ফলাফল নমুনার ক্ষতির উপর নির্ভর করে দেওয়া হয়;
