ব্র্যান্ড নাম: | GC |
মডেল নম্বর: | GC-432C |
MOQ: | ১টি সেট |
মূল্য: | Negotiated |
বিতরণ সময়: | স্টক |
অর্থ প্রদানের শর্তাবলী: | টিটি |

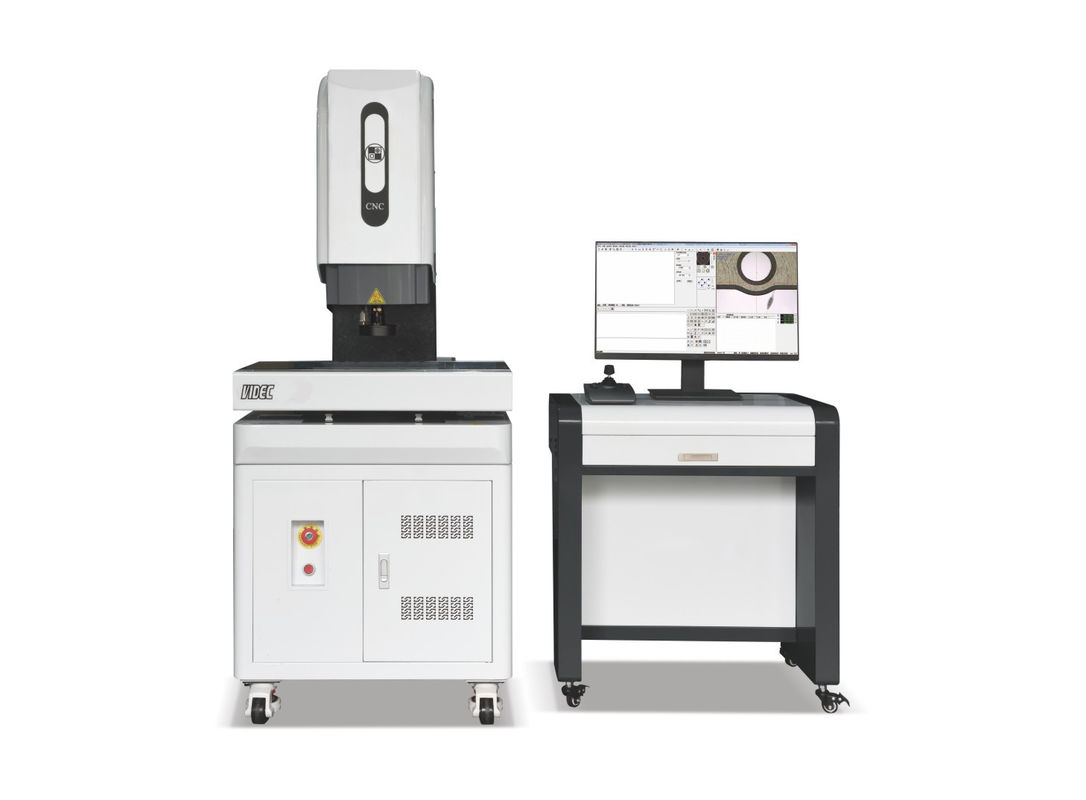

স্বয়ংক্রিয় চিত্র পরিমাপ যন্ত্র
বৈশিষ্ট্য
Ø তিনটি অক্ষই তাইওয়ান HIWIN উচ্চ-নির্ভুলতা লিনিয়ার গাইড এবং গ্রিলিং-গ্রেড বল স্ক্রু দ্বারা চালিত হয়, কম শব্দ এবং কম্পন, এবং সর্বনিম্ন গতিশীল জ্যামিতিক ত্রুটি বিকৃতি।
Ø উচ্চ মানের গ্রানাইট মার্বেল বেস এবং কলাম গ্রহণ করে, ভাল তাপমাত্রা স্থায়িত্ব এবং বাস্তব প্রভাবের বিকৃতি প্রতিরোধের সাথে।
Ø গ্রানাইট মার্বেল + এভিয়েশন অ্যালুমিনিয়াম ওয়ার্কটেবিল গ্রহণ করে, ছোট ইনার্টি, উচ্চ গতির অপারেশনের জন্য অবস্থান সঠিকতা এবং স্থিতিশীল অবস্থা কর্মক্ষমতা নিশ্চিত করে।
Ø সীমিত উপাদান কাঠামোগত বিশ্লেষণ এবং এই সিরিজের জন্য অনুকূল কাঠামোগত নকশা সিস্টেমের সামগ্রিক উচ্চ নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করে।
Ø সম্পূর্ণ বন্ধ লুপ নিয়ন্ত্রণ উপলব্ধি করতে মাল্টি-ফাংশনাল ইন্টিগ্রেটেড কন্ট্রোলার এবং আমদানিকৃত উচ্চ-কার্যকারিতা সার্ভো মোটর ড্রাইভ গ্রহণ করে।
Ø এটিতে একটি পরিমাপ নেভিগেশন ফাংশন রয়েছে যা পরিমাপের অবস্থানটি দ্রুত খুঁজে পাওয়া সহজ করে তোলে।
প্রযুক্তিগত পরামিতি
মডেল নম্বর |
৪৩২ সি |
|||
এক্সওয়াইজেড পরিমাপ চালান |
400*300*200 |
|||
কাজের দূরত্ব |
৯০ মিমি |
|||
সামগ্রিক মাত্রা Lx*Ly*Lz |
815*1160*1710 |
|||
সর্বাধিক লোড |
৩০ কেজি |
|||
যন্ত্রের ওজন |
৩৬০ কেজি |
|||
পাওয়ার সাপ্লাই |
AC220V±10%, 10A, 50/60Hz |
|||
পরিমাপের নির্ভুলতা |
এক্স/ওয়াই轴:(2.5+L/200) μm,Z轴:(5+L/200) μm |
|||
পুনরাবৃত্তিযোগ্য |
2μm |
|||
কম্পিউটার |
মাদারবোর্ড H 81 M CPU Intel Core i5 4590 8 Grandom অ্যাক্সেস মেমরি,500 Gসলিড স্টেট ড্রাইভ,কানওয়াদা চ্যাসি পাওয়ার সাপ্লাই,HKC24"আইপিএস |
|||
Z-অক্ষ অপটিক্যাল উচ্চতা পরিমাপ |
Z-অক্ষ অ-যোগাযোগ অপটিক্যাল উচ্চতা পরিমাপ মানক। |
|||
ড্রাইভ স্ক্রু |
X/Y/Z তিন অক্ষের তাইওয়ান TBI গ্রাইন্ডিং শান্ত গ্রেড বল স্ক্রু |
|||
ট্রান্সমিশন গাইডলাইন |
X/Y/Z তিন অক্ষ Taiwan HIWIN নীরব রৈখিক গাইডওয়ে |
|||
সার্ভো মোটর |
এক্স/ওয়াই/জেড থ্রি-অক্সিস তাইওয়ান ডেল্টা উচ্চ পারফরম্যান্স এসি সার্ভো মোটর |
|||
সফটওয়্যার |
CNC-IN3D মাল্টি-ফাংশন পরিমাপ সফটওয়্যার |
|||
কন্ট্রোলার |
সিএনসি-৪২০ ফুল ক্লোজড লুপ মোশন কন্ট্রোলার |
|||
রাস্টার স্কেল |
ধাতব চিপ স্কেল,রেজোলিউশন ০।5μm |
|||
সিসিডি ক্যামেরা |
১৩০ ওয়াট পিক্সেল ১/২ এইচডি ডিজিটাল কালার সিসিডি ক্যামেরা |
|||
নেভিগেশন লেন্স |
ভি-২০০ গ্র্যান্ড ফিল্ড অব ভিউ ওয়াইড অঙ্গল নেভিগেশন লেন্স |
|||
অপটিক্যাল লেন্স |
অটো জুম লেন্স/লেন্স ম্যাগনিফিকেশন ০.৭-৪.৫X,ছবির ম্যাগনিফিকেশন ২০-২০০X |
|||
আলোক ব্যবস্থা |
256-স্তরের প্রোগ্রামযোগ্য পাঁচটি রিং এবং আটটি জোন রিং পৃষ্ঠ আলোর উৎস + কনট্যুর LED ঠান্ডা আলোর উৎস |
গুয়াংডং গুয়াংচে ইনস্ট্রুমেন্ট টেকনোলজি কোং লিমিটেডের ভূমিকা
