ফ্যাব্রিক বায়ু প্রবেশযোগ্যতা পরীক্ষক

মডেল: GC-461E

1. পরিচিতি

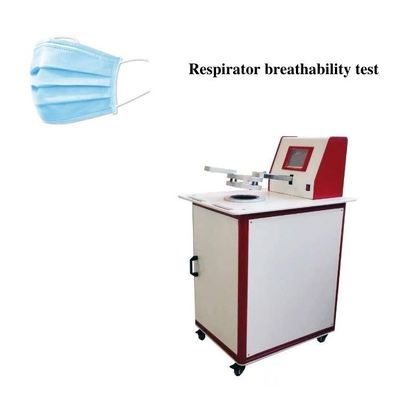

এই যন্ত্রটি বিশেষ শিল্প কাপড়, সাধারণ কাপড়, বোনা সামগ্রী, নন-ওভেন কাপড় এবং শিল্প ফিল্টার পেপার ইত্যাদির বায়ু প্রবেশযোগ্যতা পরীক্ষার জন্য ব্যবহৃত হয়। যন্ত্রের কর্মক্ষমতা GB/T545397 ফ্যাব্রিক প্রবেশযোগ্যতা নির্ধারণ এবং পরীক্ষার যন্ত্রের জন্য জাতীয় মানগুলির অন্যান্য প্রয়োজনীয়তা মেনে চলে। ডিজিটাল ডিসপ্লে, ডিজিটাল পরীক্ষার প্যারামিটার সেটিং এবং ঐতিহ্যবাহী জল কলামের পরিবর্তে অত্যন্ত নির্ভুল সেন্সর ব্যবহার করা হয়েছে।
চাপের পার্থক্য পরীক্ষার পদ্ধতি, এবং ম্যানুয়াল রূপান্তরের পরিবর্তে পরীক্ষার ডেটা গণনার জন্য একটি মাইক্রোকম্পিউটার ব্যবহার করা হয়েছে, যন্ত্রটি পরিচালনা করা সহজ এবং উচ্চ নির্ভুলতা ও দক্ষতা রয়েছে।

2. স্পেসিফিকেশন:
2.1 চাপ পরীক্ষার পরিসীমা: 1～4000Pa
2.2 পরীক্ষাযোগ্য বায়ু প্রবেশযোগ্যতা: 2～9999mm/s
2.3 পরীক্ষার ত্রুটি: ≤±2％
2.4 পরীক্ষাযোগ্য কাপড়ের পুরুত্ব: ≤8mm
2.5 প্ররোচিত খসড়া সমন্বয়: ডেটা ফিডব্যাক অনুযায়ী গতিশীল সমন্বয়
2.6 নমুনার এলাকার জন্য নির্দিষ্ট মান রিং: 4 পিস 5cm2；20cm2；50cm2；100cm2；
2.7 নমুনার এলাকার জন্য নির্দিষ্ট ব্যাস রিং: Ф50mm(≈19.6cm2)Ф70mm(38.5cm2)
2.8 অগ্রভাগ: 10 পিস
2.9 পাওয়ার: 1500W
2.10 ওজন: 65 কেজি
2.11 বাহ্যিক মাত্রা: 600×700×1100mm(L×W×H)

3. গঠন

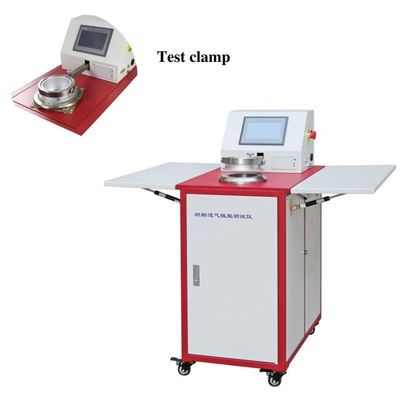

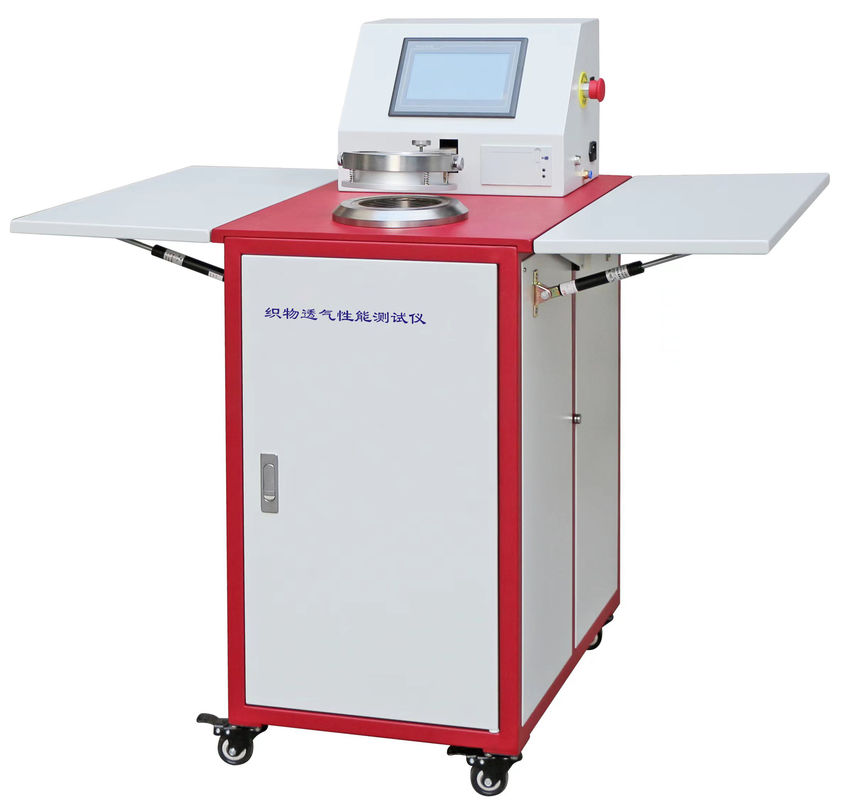

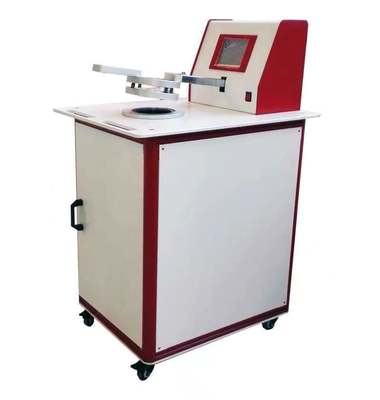

বাহ্যিকভাবে, যন্ত্রটিতে সাপোর্ট ফ্রেম, নমুনা ফাস্টেনিং ডিভাইস, ফ্লো ভলিউম মিটার, ডিসপ্লে প্যানেল ইত্যাদি রয়েছে এবং অভ্যন্তরীণভাবে চাপ সেন্সর, সিপিইউ ডেটা প্রসেসর, প্ররোচিত খসড়া মেশিন, ফিডব্যাক সমন্বয় ডিভাইস ইত্যাদি রয়েছে।
3.1সাপোর্ট ফ্রেম, যা শীট স্টিলের সরাসরি পাঞ্চিং করে তৈরি করা হয়েছে এবং প্লাস্টিক দিয়ে স্প্রে করা হয়েছে, এটি দৃঢ়, হালকা ওজনের এবং আকর্ষণীয় সেইসাথে ক্ষয় প্রতিরোধী এবং পরিষ্কারযোগ্য।
3.2নমুনা ফাস্টেনিং ডিভাইসের অপারেশনটি অপারেটিং টেবিলের নীচে একটি প্রেস করা হ্যান্ডেল দ্বারা কার্যকর করা হয় যা ক্র্যাঙ্কশ্যাফ্ট টুথড হুইল লিভার মেকানিজমের মাধ্যমে নমুনা প্রেস করার মাথার আপ-এন্ড-ডাউন গতি নিয়ন্ত্রণ করে। নমুনাটি ফাস্টেনিং ডিভাইস থেকে পর্যাপ্ত চাপ প্রয়োগ করে এবং প্রেস করার মাথা এবং ফুলক্রাম শ্যাফটের মধ্যে ফ্লোটিং জয়েন্ট দ্বারা ঘনিষ্ঠভাবে চাপানো হয়।
3.3ফ্লো ভলিউম পরিমাপক সিলিন্ডার, যা বিজোড় ইস্পাত পাইপ দিয়ে তৈরি, টেকসই এবং দৃঢ়। একটি দরজা এবং দরজার লক সহ, অগ্রভাগের বায়ু-আটকতা এবং সহজে প্রতিস্থাপন নিশ্চিত করা হয়।
3.4নজল নং (ছিদ্রের ব্যাস) ডিসপ্লে স্ক্রিন:
এই স্ক্রিনে প্রদর্শিত বর্তমানে নির্বাচিত অগ্রভাগের ছিদ্রের আকারের ব্যবহার: বর্তমানে নির্বাচিত অগ্রভাগের ছিদ্রের আকার অনুযায়ী, [সেট] কী টিপুন এবং নজল নং (ছিদ্রের ব্যাস) ডিসপ্লে স্ক্রিনের উপরের বাম কোণে নির্দেশক বাতি জ্বলে। এটি একটি অগ্রভাগ নং প্রবেশ করার জন্য অনুরোধ করা হয়েছে।
